一、简介
电流互感器(简称CT)在运行中如果二次绕组开路，或次组流过异常过电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等)，将会在二次侧产生数千伏甚至上万伏电压.这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行，人员的生命安全.根据电力系统的实际需求，我公司在第一代保护器的基础上，我公司又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器，该产品采用自动控制技术和高可靠性元件使用寿命长.能可靠动作10次以上.动作速度快，过载能力强静态泄露电流小，可满足各种CT保护的需求
二、用 途
电流互感器二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路，面板上自动显示故障部位，并有无源接点信号输出。故障排除后，按手动复位按钮，电路恢复原状态后又可重新投入正常运行。
三、技术指标
|
供电电源 |
交直流输入100～240V |
|
正常漏电流IL20V |
≤1μA |
|
输入电阻 |
＞100MΩ |
|
导通电压 |
150V±10%（可根据用户要求设定） |
|
导通时间 |
50ms≤Ts≤250ms |
|
保护继电器接点容量 |
AC220V/5A |
|
使用CT规格 |
二次侧峰值大于150V |
|
保护电流 |
5A |
|
工作环境 |
温度：-20℃～+70℃ 湿度：≤95%RH |
|
复位方式 |
手动按钮复位 |
|
抗震性能 |
10-50-10HZ 2g 3min |
|
可靠安全性 |
符合IEC834-1要求 |
|
工作电源 |
AC220V，50HZ |
|
功耗 |
≤5W |
|
安装方式 |
轨道式 |

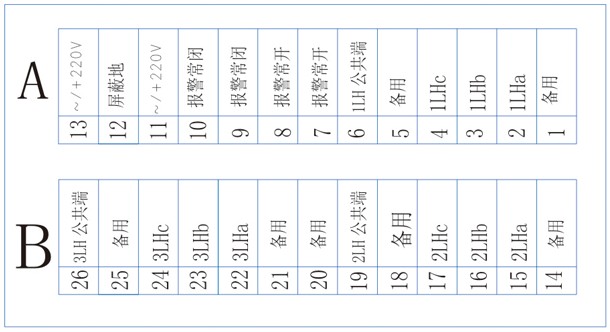

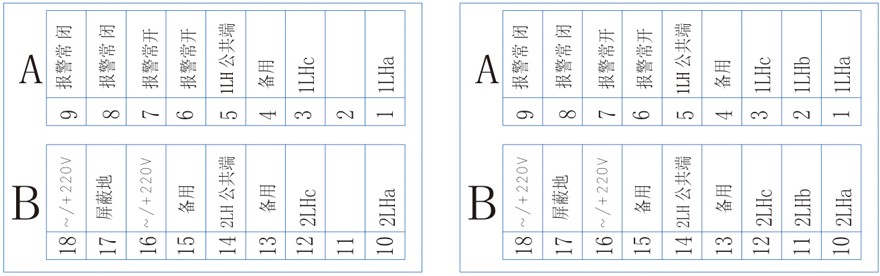

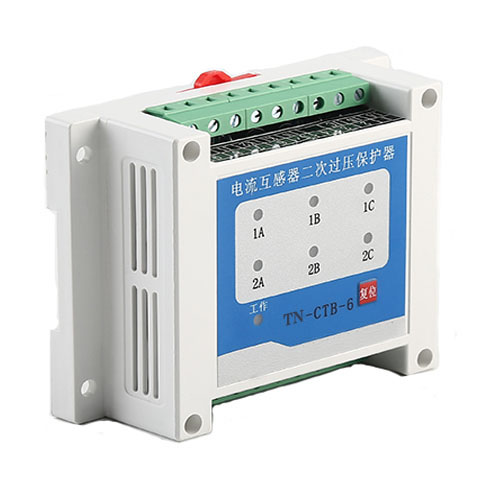

端子定义见下图(CTB-4)外形尺寸:端子定义见下图(CTB-6)外形尺寸:85*90*40mm (长* 宽*深)导轨式安装115*90*40mm (长*宽*深)导轨式安装
端子定义见下图(CTB-9)外形尺寸: 145*90* 40mm (长*宽*深)导轨式安装
端子定义见下图(CTB-12)外形尺寸: 155*90*40mm (长*宽*深)导轨式安装
