技术特点
该产品在原脉冲电流法的基础上进行了改进，共用高压开关柜带电显示装置的绝缘子式电容传感器进行在线局部放电监测，检测方法和结果符合IEC60270-2000及GB/T 7354-2003标准。
特点如下：
（1）高压开关柜普遍配置了带电显示器，通过一个母线支撑绝缘子等效成的电容器和LED灯串联实现对三相母线带电情况进行指示。将该等效电容器作为脉冲电流法局部放电测试的耦合电容器，并通过集成了局放加强器的带电显示装置外接测试系统实现对局部放电的在线监测。对三相信号同时采集、分析、处理，通过硬件算法将电网中的高次谐波干扰及其他的共模干扰滤除掉。使用开关柜原有的绝缘子等效电容器来进行监测，无须再增设电容传感器，减少了安装成本及布线。
（2）采用标准的PD信号发生器进行在线校准，，通过在线校准可以消除开关柜内部各种等效参数的影响，进而保证检测的精度，符合国家标准和国际标准。

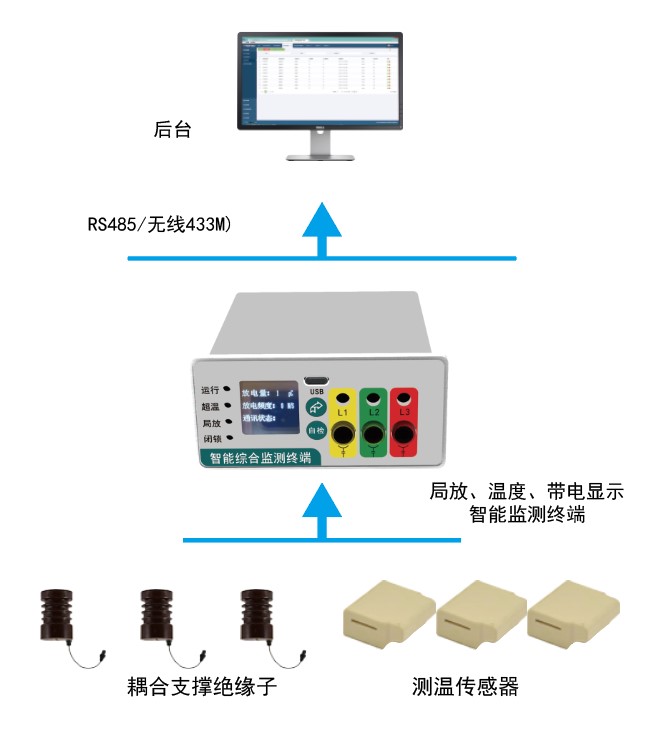

系统组成：

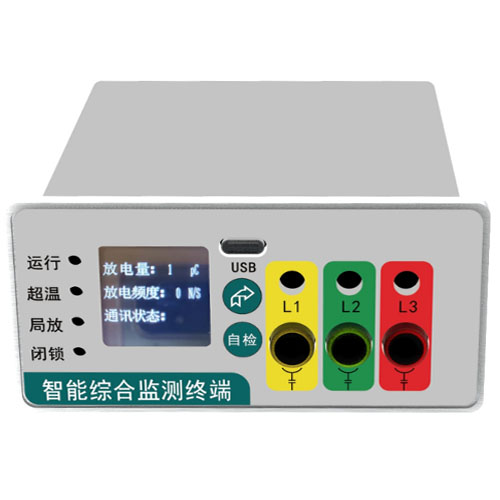

智能综合监测终端，温度传感器（可选）
局放在线监测、带电显示功能、温度监测
三相同步脉冲电流技术，局放监测可在线校准
技术参数
项 目
参数
安装方式
前面板安装、嵌入式
工作电压
AC220V 50Hz
通讯方式
RS485/433MHz
接 口
Type-C
额定测量范围
0～1000pC
耦合电容
3PF～150PF取决于设计
适合电压等级
5KV～36KV 取决于设计
带电指示
LCD
继电器触点
5A/250V AC 5A/30V DC
电 源
230V AC±10%
功 耗
3W
防护等级
IP54
工作温度
-40℃～70℃
工作湿度
＜95%RH
海拔高度
＜4000m
前面板开孔尺寸
长×宽 92mm×44mm
外形尺寸
长×宽×深 100mm×48mm×107.7mm
开关柜局部放电在线监测（脉冲电流原理
◆开关柜带电显示功能（核相功能）
◆温度监测
◆短路故障指示
◆接地故障指示

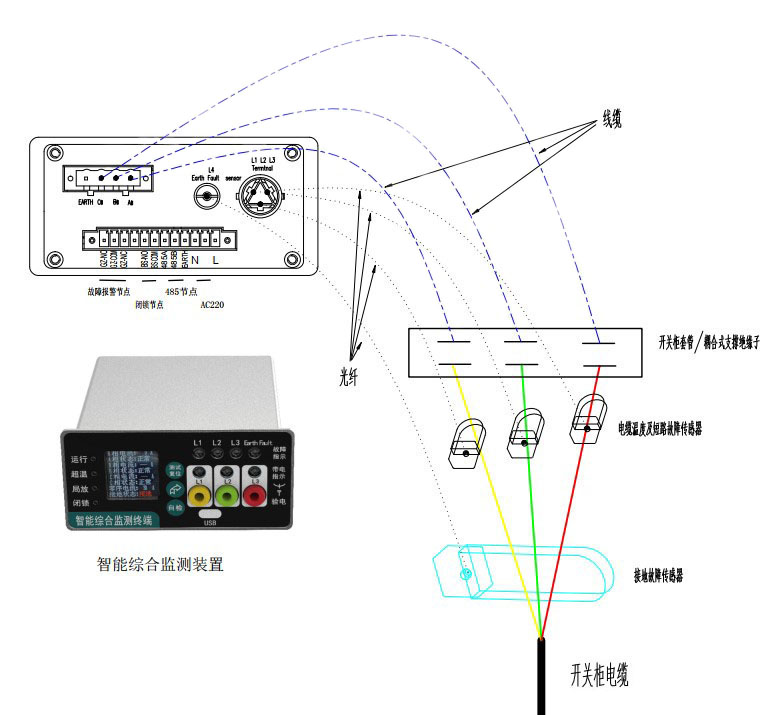

智能综合监测终端，温度传感器，短路、接地故障传感器，光纤线缆附件
局放在线监测、带电显示功能、温度监测、短路故障监测、接地故障监测
三相同步脉冲电流技术，局放监测可在线校准
针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的局部放电现象，且不宜探测的故障隐患，开发了能够在设备带电运行状态下以及在高、低温环境下长期稳定工作的无线三合一局放传感器。
局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于 20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，可以推测出放电的强弱。信号频率为高于20 kHz的声波。对因局部放电而产生的频率介于20kHz～200kHz区间的声信号进行采集、分析、判断的一种监测方法。
暂态地电波特指电气设备中由于局部放电现象在电气设备接地外壳及接地线中激励的频率在3-100MHz 之间的电磁波信号序列。高压开关柜内部局部放电产生的电磁波可以通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态地电波，通过设备的金属箱体外表面而传到地下。对因局部放电产生的3~100MHz频率的信号进行采集分析判断。
指信号频率介于300MHz-3000MHz范围内的电磁波。每一次局部放电过程都伴随着正负电荷的中和，并出现陡度很大的电流脉冲，同时向周围辐射电磁波。开关柜内部局部放电时的电流脉冲能在内部激励频率高达500MHz~1500MHz的电磁波，产生的电磁波可以通过金属箱体的接缝处、观察窗或气体绝缘开关的衬垫传播出去。当放电间隙比较小、放电间隙的绝缘强度比较高时，放电过程的时间比较短、电流脉冲的陡度比较大，特高频局放监测技术就是通过监测这种电磁波信号来实现局放监测功能。
产品名称
三合一局部放电在线监测传感器
供电方式
电池供电3.7V;AC220V;DC24V;DC12V
监测原理
暂态地电波、超声波、特高频
数据内容
局放量、放电次数、局放报警
安装位置
电缆接头、PT、支撑绝缘子等易产生局放现象位置
发射功率
不大于10dB
产品选型
|
产品名称 |
局部放测温在线监测终端 |
|||
|
型号 |
|
|
|
|
|
产品功能 |
局放+带电指示+核相+闭锁 |
局放+带电指示+故障指示+核相+闭锁 |
局放+带电指示+电流+故障指示+核相+闭锁 |
局放+带电指示+电流+故障指示+核相+测温+闭锁 |
|
外形尺寸 |
长×宽×深 100mm×48mm×123mm |
|||
|
前面板开孔尺寸 |
长×宽 92mm×44mm |
|||
|
工作电压 |
AC220V 50Hz |
|||
|
安装方式 |
前面板安装、嵌入式需开孔 |
|||
|
备注： 一般10KV环网柜电缆用3米；KYN-28用5米； 35KV KYN-61用8米；光纤线一套（可根据客户需要订制电缆长度）开关柜耦合式绝缘子的电容值下单得提前告知 |
||||
