增重50%创新结构散热性能显著提升

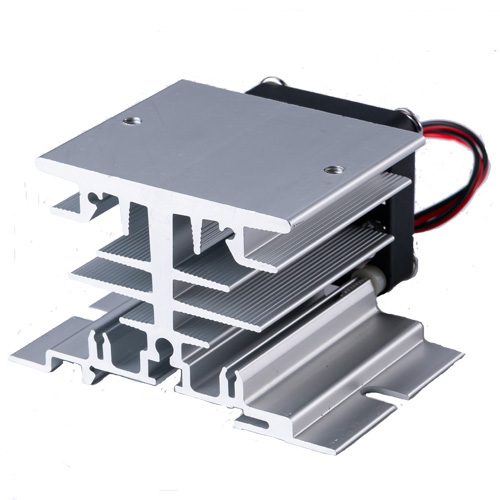

固态继电器散热器HS1系列
●优化结构，同等外形尺寸增重50%;
●创新设计，增加有效散热面积，热阻降低50%以上;
●可加装轴流风扇，实现强制风冷，散热性能显著提升:
●可加装凸跳式温度保护开关，实现过热保护;
●表面氧化处理铝原色、电泳黑色两种可选;

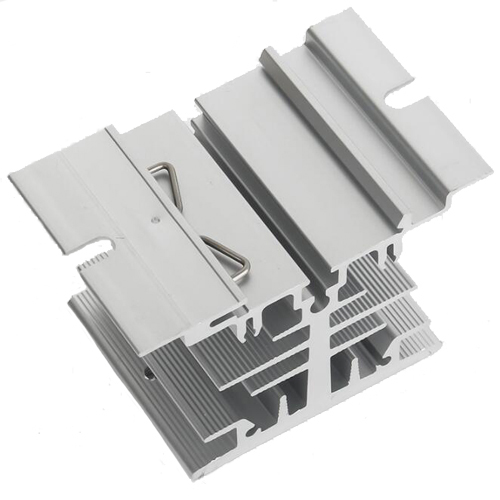

●实现DIN35mm导轨安装;
●适用更高电流的固态继电器或功率半导体元件;
●适用更严酷的工作环境; .
●可以方便的定制长度，实现元件的多联集中安装。
规格
HS1-050
备注
热阻(℃/瓦）
2.9
表面积(in2/mm2)
58/37800
材质
6063-T5铝合金
风扇尺寸(mm)
40×40
另购
温度保护模块尺寸(mm)
4×8（KSD9700）
另购
固态安装孔
2-M4
固态安装数量
1
表面处理
阳极氧化、电泳
可选
安装方式
35mm DIN导轨安装/平面螺丝安装
兼用
安装螺钉扭矩(N.m)
1.7～2.2
重量（g）
≈120g

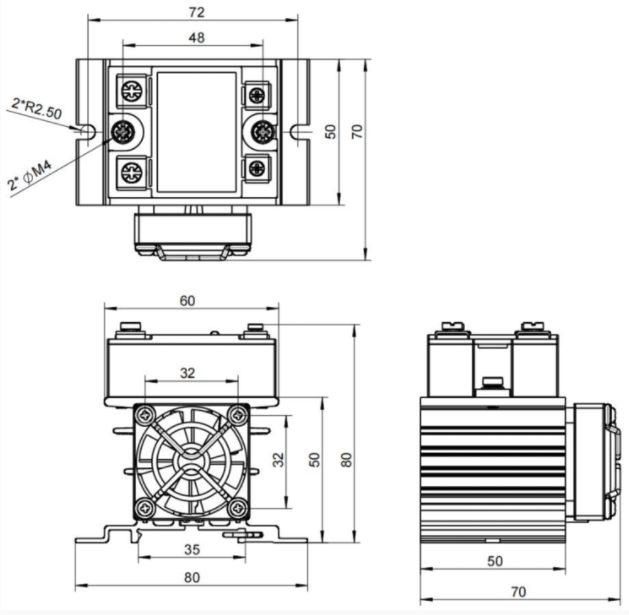

尺寸
