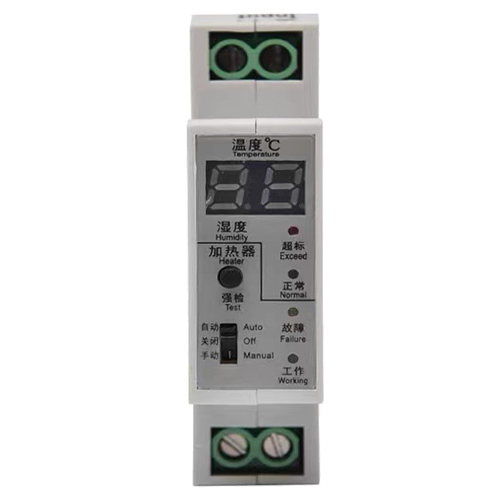

ETH 60 数显温湿度控制器

在线咨询:
产品说明

 ● 内置MCU微处理器;

 ● 具有数字温度显示功能的温湿度一体凝露控制器;

 ● 内置温度和湿度传感器,无需外接;

 ● 模数化外形结构,35mm DIN导轨安装;

 ● 具有负载断线监控电路

技术参数 TECHNICAL DATA

输入电源

  200~240VAC 50Hz/60Hz

功率消耗

  约0.5VA

显示方式

  2位七段LED显示 温度范围-6℃~+66℃

输出启动温度

  ≤+6℃

输出关断温度

  ≥+15℃

输出启动湿度

  ≥80%RH

控制方式

  ON/OFF

测量误差

  温度±1℃;湿度±8%

负载容量

  200W 阻性负载(继电器输出3A 250VAC /30VDC)

操作环境温度

  -30℃~+60℃ 无结冰 无凝露

存储环境温度

  -30℃~+90℃ 无结冰 无凝露

操作环境湿度

  90%RH 以下@环境温度25℃时

操作海拔高度

  <2000m

安装方式

  35mm DIN 导轨安装

外形尺寸

  W 18.7 ×H68.5×L80mm

    量

  约60g


工作方式

1、自动模式:

      将"转换开关"置于"自动"模式状态下,当操作环境温度低于+6℃或环境温度高于80%时输出启动;当操作环境温度升高到+15℃或湿度降低到80%时输出关断;当温度升高到+15℃以上但湿度仍高于80%时输出仍保持启动,直到湿度降低到80%后输出关断;当操作温度超过+40℃时输出保持强制关断。

2、手动模式:

      当控制器故障或需要手动控制时,将“转换开关”置于“手动”模式状态下,负载直通电源。

3、强制检验:

      当操作环境不具备输出启动条件时,为检查控制器和负载待机状况,按下“加热器 强检”按钮,工作指示灯点亮,说明控制器和负载正常。若指示灯未点亮,故障指示灯点亮,说明负载断线或损坏,需检修或更换。

注意事项:

      1.加热启动温度、转换温差、凝露点相对湿度出厂时整定,不可调整,如需指定各项参数请联系咨询。

      2、内置温度和湿度传感器,无需外接。

      3、输出仅适用电阻性负载,功率不超过200W。

      4、温度显示范围-6~+66℃,当温度传感器短路或环境温度高于上限值时显示"TH",当温度传感器开路或环境温度低于下限值时显示“TL”,该两种状态输出均关断并故障指示灯点亮。

      5、湿度低于80%RH时“正常”绿灯点亮,湿度高于80%RH时“超标”黄灯点亮‘当湿度传感器开路或湿度到达95%RH以上时显示“HH”,当湿度传感器短路时显示“HL”,该两种状态输出均关断并故障指示灯点亮。
