Mechanical Temperature Controller -TEMPERATURE CONTROL DUAL
宽范围 纤细精巧外形
温度调节器MTC 11
● 高容量，宽范围，长寿命机械温度调节器；
● 纤细精巧的外形，35mm DIN导轨安装；
● 两线控制，安装配线简捷容易；

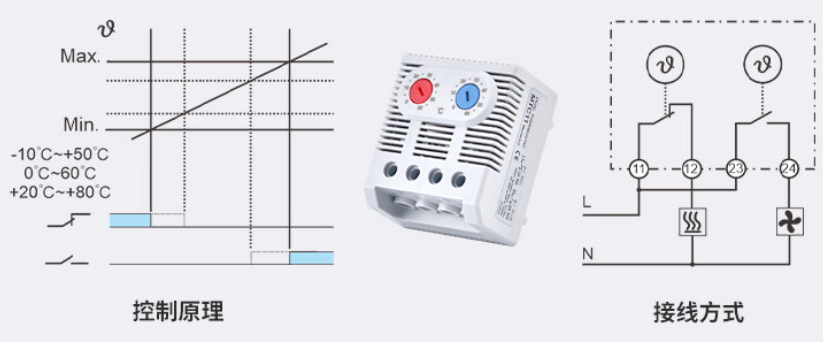

单个机壳内集成了两个独立的温控开关单元，左侧瞬动常闭触点（SPST-NC设定旋钮红色表示）用于加热，除湿控制，右侧瞬动常开触点（SPST-NO设定旋钮蓝色表示）用于风扇过滤网组散热冷却设备，警示灯，警报信号。
技术参数 TECHNICAL DATA
型 号
见表二
转换温差
7K(±4K)
传感元件
恒温双金属片
触点类型
瞬动型 详见型号选型表
接触电阻
≤50mΩ
使用寿命
> 100 000 周期
开关大容量
250VAC, 10 (2) A
120VAC,15(2)A
30W DC 24V～72V
EMC
符合 EN 55014-1-2, EN 61000-3-22, EN 61000-3-3
接线方式
4极接线端子2.5mm2导线
安装方式
35mm DIN导轨
外壳材料
工程塑料ABS 灰色UL94标准V-0防火等级
外观尺寸
L67xW50xH46 mm
重 量
95g
环境温度
应用-45℃～+80℃（无凝露，无结冰）
环境湿度
≤90%RH（无凝露，无结冰）
防护等级
IP20
注：非常规的转换触点（双向触点），两路相互绝缘和独立
表二
型 号
触点形式
温度设定范围（常闭 NC）
温度设定范围 (常开 NC）
MTC01-50
NC 常闭
-10℃～+50℃
MTC01-60
NC 常闭
0℃～+60℃
MTC01-80
NC 常闭
+20℃～+80℃
MTC10-50
NO 常开
-10℃～+50℃
MTC10-60
NO 常开
0℃～+60℃
MTC10-80
NO 常开
+20℃～+80℃
MTC11-60
NC/NO 常闭+常开（H/V）
0℃～+60℃
0℃～+60℃
MTC11-5080
NC/NO 常闭+常开(H/V)
-10℃～+50℃
+20℃～+80℃
MTC02-50※
NC/NC 两常闭
-10℃～+50℃
-10℃～+50℃
MTC02-60※
NC/NC 两常闭
0℃～+60℃
0℃～+60℃
MTC20-60※
NO/NO 两常开
0℃～+60℃
0℃～+60℃
MTC20-80※
NO/NO 两常开
+20℃～+80℃
+20℃～+80℃
注：※标记为订做规格
TECHNICAL DRAWING
外形尺寸 单位：mm±0.5
