湿度控制器
MTH 11机械式相对湿度控制器内置感湿元件无需外接，无需电源。通过MTH11控制机柜除湿装置或加热器，以提高空气凝露点，可有效防止凝露造成电气元件腐蚀和故障。MTH11也可用来控制散热风扇、警示灯，以及其它设备。
● 内置感湿元件，无需外接，也无需电源；
● 简单可靠的机械式空气相对湿度可调控制器；
● 瞬间转换触点（双向，除湿加湿两用）；
● 35mm DIN 导轨安装
技术参数 TECHNICAL DATA
|
型 号 |
MTH 11 |
|
设定范围 |
35%～95%RH(±3%）相对湿度 |
|
转换湿差（滞后差） |
约4%RH at 50℃相对湿度 |
|
允许空气流速 |
15m/s |
|
响应时间 |
5秒 |
|
触点形式 |
SPDT（微动开关，双向触点） |
|
切换电压 |
MAX 250VAC （注：仅限于非凝露环境） |
|
小负载容量 |
100mA at ≥AC/DC20V |
|
大负载容量 |
5A 250VAC 阻性负载 0.2A 250VAC 感性负载 功率因数＞0.6 1A 50VDC/0.5A 75VDC 感性负载 L/S=3ms |
|
接触电阻 |
≤50mΩ |
|
电气寿命 |
5万次以上 |
|
接线端子 |
3孔欧式端子 大0.5N.m锁紧扭力 适用2.5mm2单股硬线或1.5mm2多股软线 |
|
安装方式 |
35mm DIN 导轨 垂直安装 |
|
壳体材质 |
工程塑料ABS 灰色，符合UL94-V0阻燃等级 |
|
外形尺寸 |
L69×W50×H38mm |
|
安装位置 |
任意 |
|
环境温度 |
应用0～+60℃（无凝露，无结冰）；储存-45℃～+80℃ |
|
环境湿度 |
≤90%RH（无凝露，无结冰） |
|
防护等级 |
IP 20 |
|
重 量 |
约60g |
1、不能使用在粉尘较大的场合，不可浸水；
2、控制大于额定负载容量的设备时，请加装接触器。

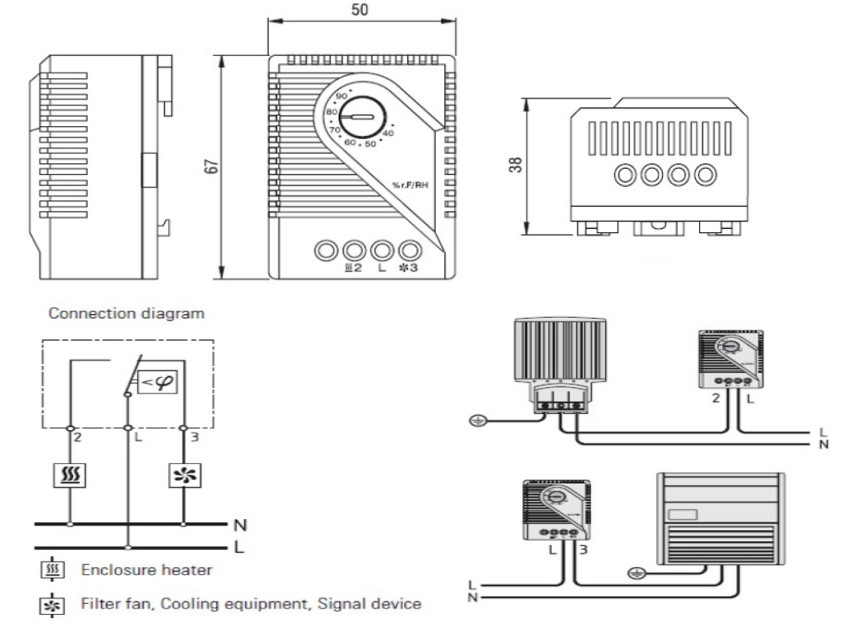

TECHNICAL DRAWING
外形尺寸 单位：mm±0.5
