产品概述INTRODUCTION
● 设定范围广
● 体积小
● 便于安装
● 高切换性能 灵敏度高
SKTO 011: 温控器(常闭NC),用于调控加热器。(常闭旋钮为红色)
SKTS 011:温控器(常开NO),当温度超出设定值时开关装置可以启动风机或信号装置。(常开旋钮为蓝色)
恒温器的工作原理:
★由于热膨胀系数不同,双金属片在温度改变时,两面的热胀冷缩程度不同,因此在不同的温度下,其弯曲程度发生改变。
★温度高于双金属片的膨胀温度时,双金属片接点位置变形而断开,电路断开。
★温度低于双金属片的膨胀温度时,双金属片接点位置恢复原形而闭合,电路闭合。
温控器分常开和常闭两种
常闭:当设置好温度后,温控器处在常闭状态,当实际环境温度降到或接近设定温度时,就会启动负载加热,通常温控器处在常闭状态,当实际环境温度大于设定温度时,负载总是处在停运行状态。
常开:当设置好温度后,温控器处于常开状态,当实际环境温度大于会接近设定温度时,就会启动负载散热,通常温控器都处在常开状态,当实际环境温度低于设定温度时,负载总是处在停运状态。
技术参数 TECHNICAL DATA
型号 |
SKTS 011常开(NO) |
|
|
|
|
|
|
SKTO 011常闭(NC) |
|
|
|
|
|
|
|
温度设定范围 |
0°C~+60°C |
-10°C~+50°C |
+20°C~+80°C |
+32°~+140°F |
+14°F~+122°F |
0℃~+60°C |
|
切换温差 |
7K (± 4K公差) |
||||||
感应元件 |
双金属感温材料 |
||||||
接触器类型 |
突跳式触头 |
||||||
接触电阻 |
< 10mΩ |
||||||
使用寿命 |
> 100 000周期 |
||||||
开关大容量 |
250VAC, 10 (2) A |
||||||
120VAC, 15 (2) A |
|||||||
DC 30W |
|||||||
电磁兼容性 |
符合EN 55014-1-2, EN 61000-3-2, EN 61000-3-3标准 |
||||||
连 接 |
2极接线端子,夹紧大扭矩0.5Nm:钢性线2.5mm2,钢绞线(线端带铁包) 1.5mm2 |
||||||
安 装 |
35mmDIN导轨卡装(EN50022) |
||||||
外 壳 |
UL94 V-0浅灰色塑料 |
||||||
尺 寸 |
60 x 33 x 43mm |
||||||
重 量 |
约40g |
||||||
固定位置 |
任意 |
||||||
适应温度 |
-20°C到+80°C (-4°F到+176°F) / -45°C到+80°C (-49°F到+176°F) |
||||||
保护等级 |
IP20 |

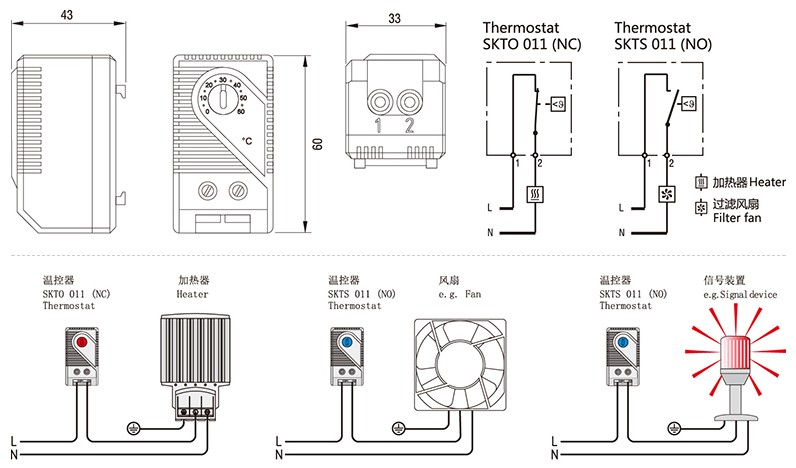

TECHNICAL DRAWING
