产品说明

产品概述

TE-CSH-X(G)系列箱体用防爆电加热器被广泛应用于爆炸性气体环境和可燃性粉尘环境的分析仪表箱、控制箱、配电箱、保温箱等，用于箱内整体加热、防冻、保温和防潮除湿。其主要特点以及和上一代产品的区别是:

1、发热芯为密绕型发热元件，位于加热器中部，产生的热量可以通过铝合金散热翅片迅速散发到周围空间。散热翅片材质为航空铝合金型材，加高设计，磨砂处理后黑色氧化，美观且散热效果极佳。

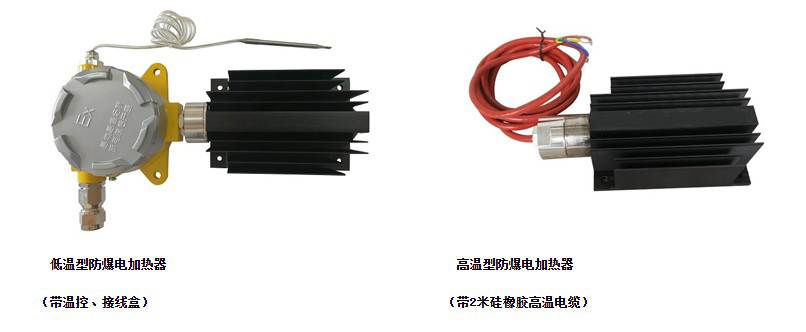

2、根据中国国家防爆标准GB3836-2010的要求，电加热器必须采用双温控的设计:环境温控+表面温控。低温型防爆电加热器为一体化设计:内部设置限温器〈美国SENSATA），使电加热器表面温度符合防爆环境T4温度等级﹔接线盒内黑o~6o℃可调节机械式温控器(韩国RAINEOW)，用于测量和控制箱体内温度。高温型防爆电加热器带2m长耐高温电源电缆，需另外配墨加热器表面温度温控器和箱体内环境温度温控器，建议使用我公司FWK-200、FWK-120型防爆温控器进行配合控制。

3、整体结构为隔爆型d，防爆标志:Ex d IIc T4 Gb/Ex tD A21 IP66 T135℃，防护等级:IP66，产品通过CJEx防爆认证，防爆证号:CJEx20.0339，不仅可用于爆炸性气体环境(1区、2区》，还可以用于可燃性粉尘环境（21区、22区)，可完全替代电热带和防爆等级较低、不具备双重温控〈表面温度控制和环境温度控制〉的电加热器。

选用功率提示:每立方米空间温度每升高1℃需要的功率为25W（经验值）。

结构特点

1）结构为隔爆、防水、防尘型。

2）发热芯为密绕型发热元件，位于加热器中部，产生的热量可以通过铝合金散热翅片迅速散发到周围空间。

3）散热翅片材质为航空铝合金型材，加高设计，磨砂处理后黑色氧化，美观且散热效果极佳。

4）控制电路为环境温控+表面温控的双温控设计，符合中国国家防爆标准GB3836的要求。

TE-CSH-220-1XGF 防爆加热器 220V AC 50Hz 额定电压功率（0.2KW 0.5KW 1KW ±10%） X 箱体内加热用 G 高温型高维持温度100℃以下低温型不标：适用于60℃以下 F：型号非不标注

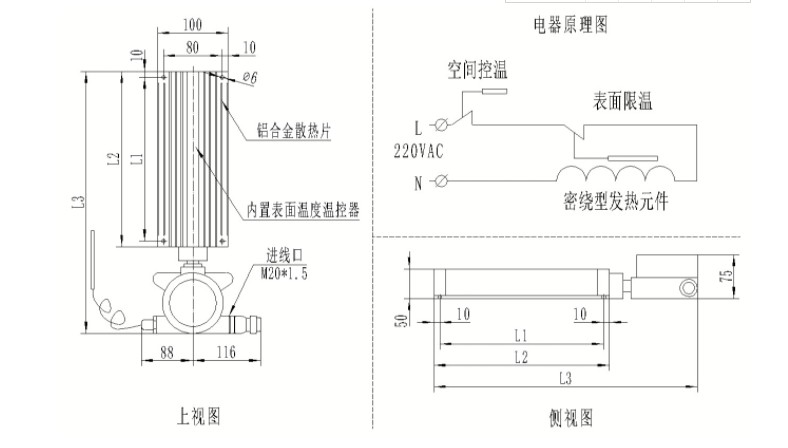

箱体加热器尺寸

TE-CSH-220-02X 200W：L1=130mm，L2=150mm，L3=～275mm；

TE-CSH-220-0.5X 500W：L1=280mm，L2=300mm，L3=～425mm。

TE-CSH-220-1X 1000W：L1=580mm，L2=600mm，L3=～725mm。

箱体防爆电加热器可垂直安装或水平安装。建议将感温胞可靠固定在加热器上方100～200mm处。

进线口：黄铜镀镍防爆填料函M20*1.5，适用线缆外径：7～12mm。

型号

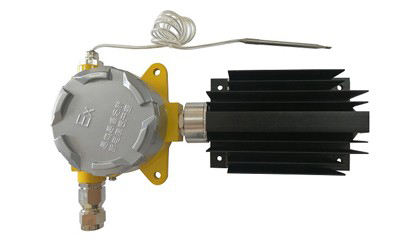

防爆电加热器（温电一体式，数显低温型，智能温控模块，超温断电功能）

型号：TE-CSH -220 - 0.2X T、TE-CSH - 220 - 0.5X T、TE-CSH - 220 - 1X T

工作电压：220V，额定功率：200W、500W、1000W，工作环境温度-20～55℃；

智能温控模块系统：

系统由2路温度测量模块和3路开关控制模块组成。通过热电阻PT100输入信号到系统，测量并控制箱体内空间温度（工艺温度）。通过热电偶输入信号到系统，保护温度回路和保险温度回路工作，控制加热器表面温度。3个回路串联，根据设置好的3个温度值，共同控制发热元件的运行。

工艺温度的设置：可在防爆区域现场断电后打开接线盒盖，通过3位式旋钮设置，设置好了自动运行。

保护温度和保险温度的设置：出厂前已设置，如要更改，须在非防爆区域通电进入电子菜单设置，设置好了自动运行。当工艺温度、保护温度控制回路故障，出现表面温度超过保险温度设定值，保险温度控制回路会断开电源，无输出，温度降低了也不能自动复位，须拆下来拿到非防爆区域，排除故障后，进入电子菜单人工复位，方可重新使用。

外形尺寸和温电一体普通低温型防爆电加热器相同。
