TEV（地电波） AE（接触式超声波） AA（空气式超声波）
UHF（超高频） HFCT（高频电流）
开关柜局放在线监测系统概述
为适应开关柜、电缆的不停电状态检修工作的发展要求，基于物联网、智能传感器等智能化技术，实现不停电状态下的电力设备运行状态监测，通过暂态地电压（TEV）、超声波（AE&Ultrasonic）、特高频（UHF）、高频电流(HFCT)、温度等智能传感器监测技术，实现对开关柜、电力电缆运行状态的智能感知。通过智能诊断算法、多维度对比分析，实现监测数据的智能分析、设备状态的智能诊断，实时掌握运行状态，及时发现缺陷问题，评估推送异常信息及检修策略建议，为运维人员制定检修策略提供数据支持，有效避免突发停电、火灾以及人身、设备伤害事件的发生。

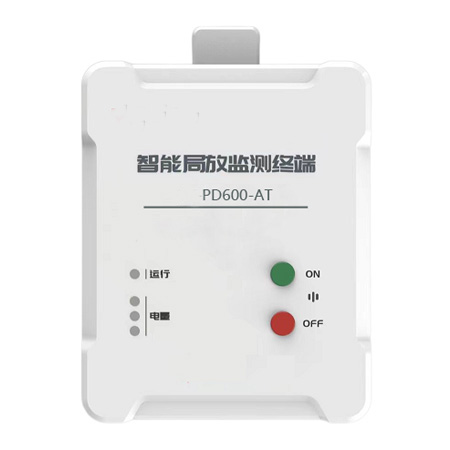

TN-PD600-TA
超声波/地电压局放传感器(二合一)
功能
有线型
无线型
超声波
检测频带
40M±1kHz
40M±1kHz
检测动态范围
0~70dBuV
0~70dBuV
TEV
检测频带
3~100MHz
3~100MHz
检测动态范围
0~60dBmV
0~60dBmV
平均等效高度
≥10mm
≥10mm
噪声检测范围
30~130dB
30~130dB
供电方式
DC12-24V
锂电池（电池寿命5年）
通讯方式
RS485有线
433MHz无线
安装方式
强磁吸附
强磁吸附
外形尺寸
152mm*98*49mm
152mm*98*49mm
TN-PD600-UTA
特高频/超声波/地电压
功能
参数
超声波检测频带
40±1kHz
超声波动态范围
0~70dBuV
TEV检测带宽
3~100MHz
检测动态范围
0~60dBmV
UHF检测带宽
300~1500MHz
UHF检测动态范围
-70~10dBm
平均等效高度
≥10mm
噪声检测范围
30~130dB
温湿度检测范围
温度：-40~85℃，湿度：5~95%RH
供电方式
可充电锂电池

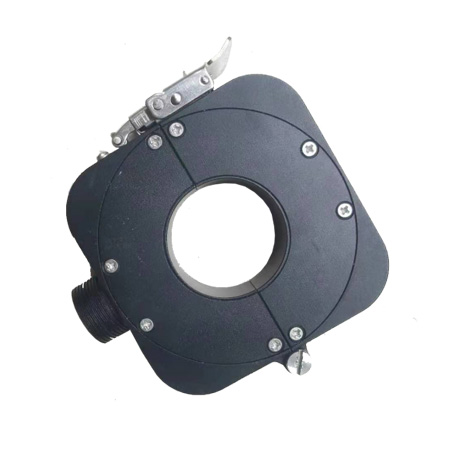

TN-PD600-CT
高频电流局放传感器
功能
参数
检测频带
100kHz～30MHz
监测灵敏度
10PC
测量范围
5pC～10000pC
信号传输方式
50Ω同轴电缆
安装方式
卡扣式安装
安装位置
电缆
工作温度
-30~85℃
防护等级
IP65

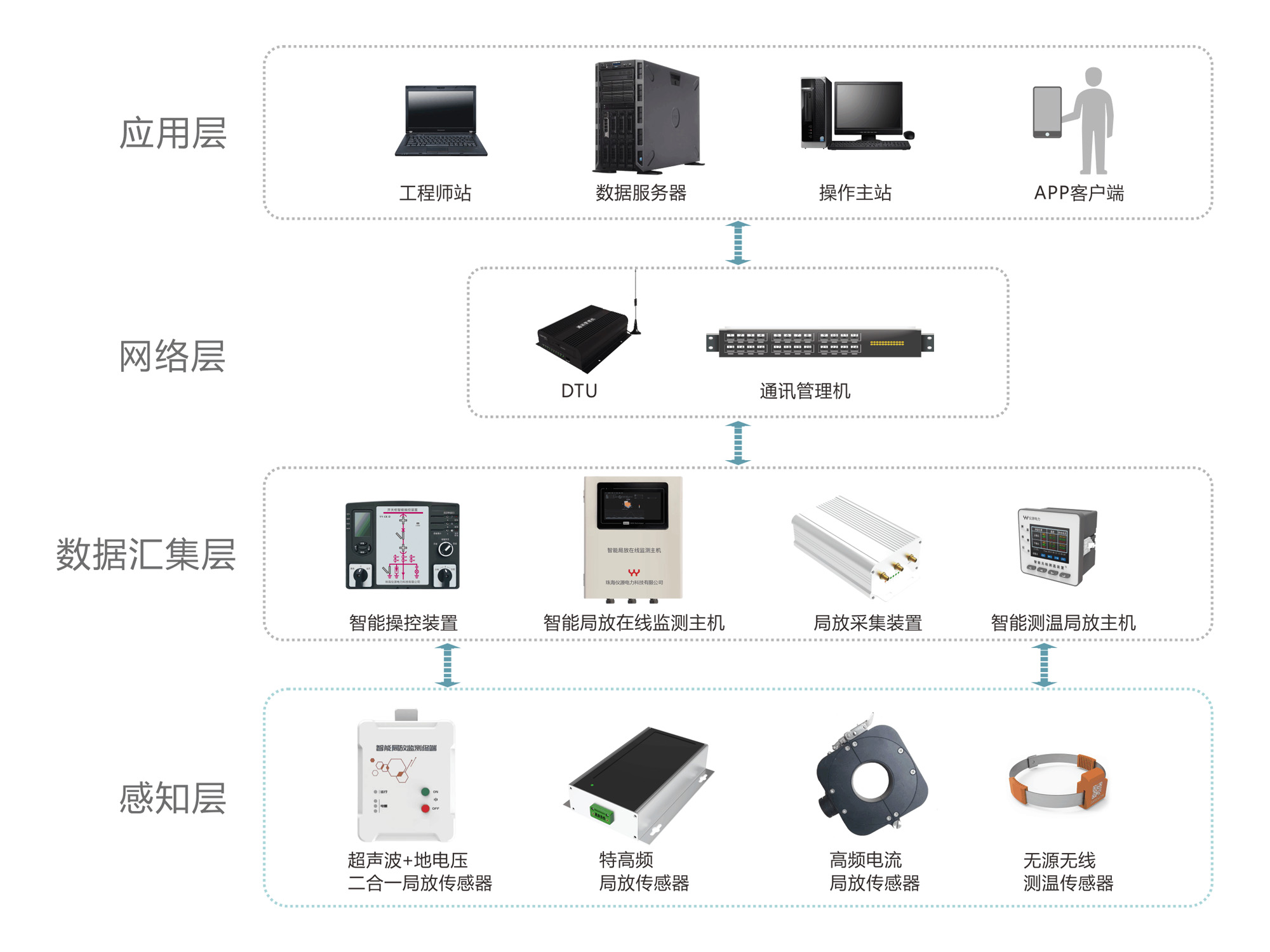

系统结构
|
功 能 |
功能介绍 |
|
显示界面 |
3.5寸彩屏液晶 |
|
无线温度监测 |
监测断路器、电缆、母排等开关柜设备的温度，可接入有源和无源无线温度传感器，最多可接入24只。 |
|
局放在线监测 |
有线接入局放传感器，装置DC12V供电传感器，可选配 ①二合一局放传感器（超声波+暂态地电压） ②三合一局放传感器（超声波+暂态地电压+超高频） |
|
红外热成像测温 |
2路32*24分辨率红外热成像测温传感器,装置DC12V供电传感器，实时显示热成像，并可标定三个测温区域。 |
|
通讯功能 |
1路R485接口/MODBUS-RTU协议 4G通讯（选配） |
|
报警输出 |
2路继电器报警输出+蜂鸣输出 |
|
开入量 |
3路开关量输入 |
|
事件记录 |
超温、局放等事件记录100条 |
|
技术参数 |
技术指标 |
|
|
使用环境 |
环境温度 |
-10℃～+55℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
大气压力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作电源 |
电 源 |
AC85～265V/DC110～370V |
|
功 耗 |
≤5W |
|
|
隔离耐压 |
2KV |
|
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 扰 |
符合GB/T17626.8-2018标准 |
|
|
系 统 |
显示 |
3.5寸彩屏液晶 |
|
通讯接口 |
1路RS485/MODBUS-RTU |
|
|
存储 |
100条事件记录 |
|
|
继电器输出 |
2路 接点容量5A/220V |
|
|
开关量输入 |
3路无源开关量输入 |
|
|
安装方式 |
+35mm导轨 + 嵌入式安装 |
|
|
尺寸 |
外形尺寸99.6*99.6*62mm |
|
