智能型温湿度控制器采用数字温湿度传感器，以数码管LED方式显示温度、温度值，带有风扇、加热器接点，并有加热器断线报警、传感器故障指示等功能。产品还可带有RS485通讯接口或报警开关量输出，用于实现环境温、湿度值及工作状态参数向上位机远传，适合无人值守变电所要求。用户可通过按键编程任意设定温度、湿度的上下限，循环显示方式，通讯参数等。
温湿度控制器抗干扰能力强，可靠性高，符合GB/T15309-1994。
▲ 生产工艺先进，产品品质优秀；
▲ 采用集成数字温湿度传感器，测量精度高，接线方便；
▲ 每一路测量对应2个控制输出接点，可分别接加热器和风扇；
▲ 通过按键编程，用户可任意设定控制参数，及控制器工作参数；
▲ 仪表设定数据永久保存，掉电后不丢失；
▲ 抗电磁干扰能力极强；
▲ 具有密码保护功能。

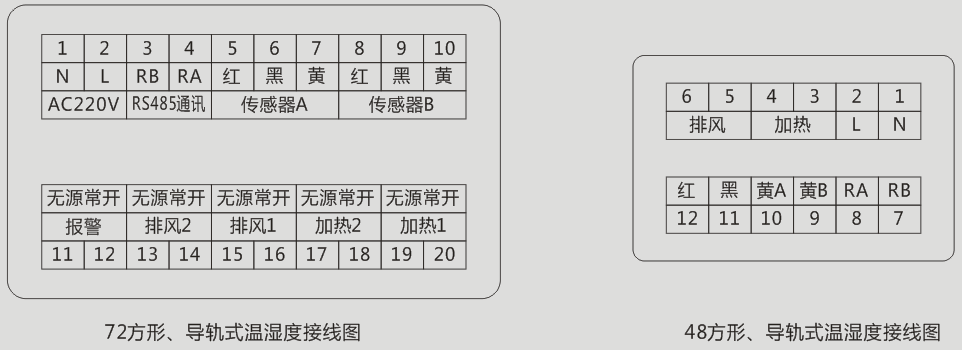

1.装置供电电源为1、2端子，接入电压为AC220V。
2.装置加热器电源为无源常开，接入电压为AC220V。
3.其它按装置端子接线图接好并校对正确后，方可接通工作电源。
4.以上为装置标准端子定义，实际端子定义也可根据用户要求作相应调整。
四、技术参数
|
项目 |
参数 |
|
|
测温范围 |
温度 |
-40.0℃~+99.9℃ |
|
湿度 |
1%~99% |
|
|
精度 |
温度 |
±1℃ |
|
湿度 |
±4% |
|
|
技术参数 |
指标 |
|
|
控制参数设定范围 |
加热升温 |
-40.0℃～+40.0℃ |
|
鼓风降温 |
0.0℃～+100.0℃ |
|
|
湿度控制 |
1%～99% |
|
|
回滞量 |
0~ 40(°C或%) |
|
|
输出触点容量 |
AC250V/5A |
|
|
通讯接口（选配） |
RS485 , Modbus(RTU)协议 |
|
|
绝缘电阻 |
≥100MΩ |
|
|
工频耐压 |
电源与外壳可触及金属/电源与其它端子组2k/1min(AC. RMS) |
|
|
平均无故障时间 |
≥50000小时 |
|
|
工作环境（控制器） |
温度 |
-10℃~+55℃ |
|
湿度 |
≤95%RH ,不结露,无腐蚀性气体 |
|
|
海拔 |
≤2000米 |
|

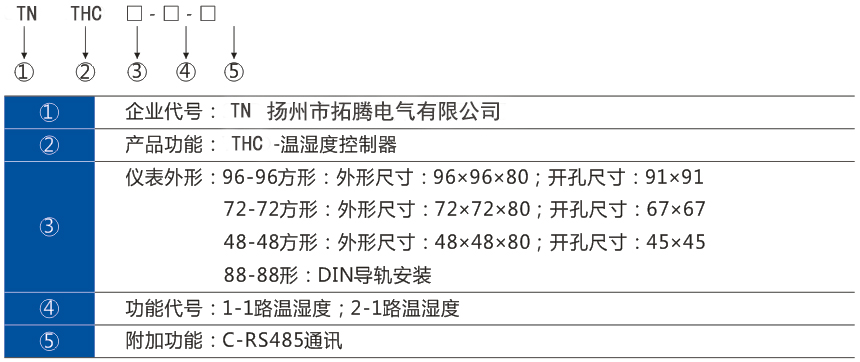

产品型号
型号
功能
显示
安装方式
加热控制
排风控制
超温报警
断线报警
温度显示
湿度显示
传感器
THC88-1
1路
1路
选配1路
选配1路
1路
1路
1只
开孔安装
THC88-2
2路
2路
选配2路
选配2路
2路
2路
2只
THC48-1
THC48-2
THC72-1
THC72-2
备注
所有产品均可选配RS485通讯模块

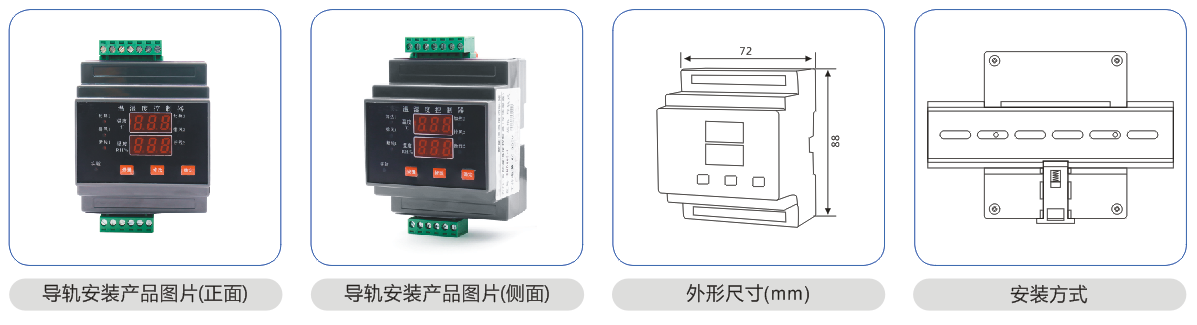

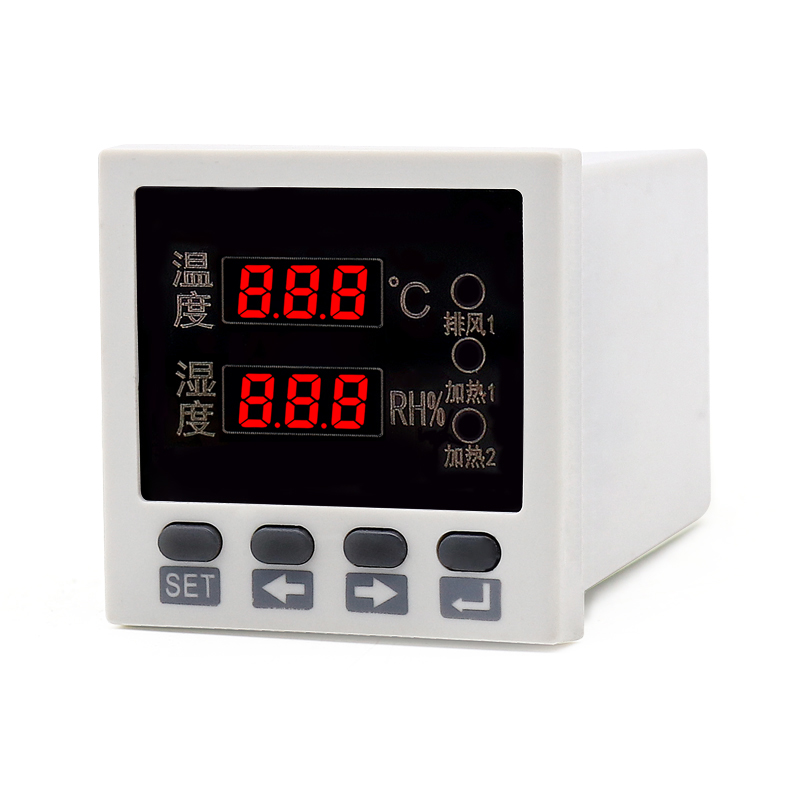

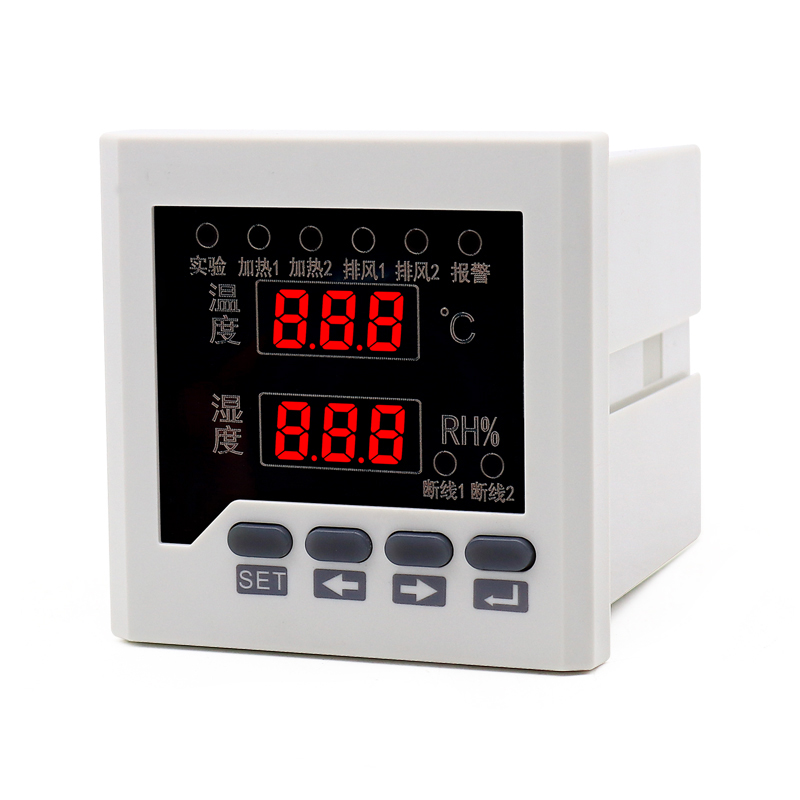

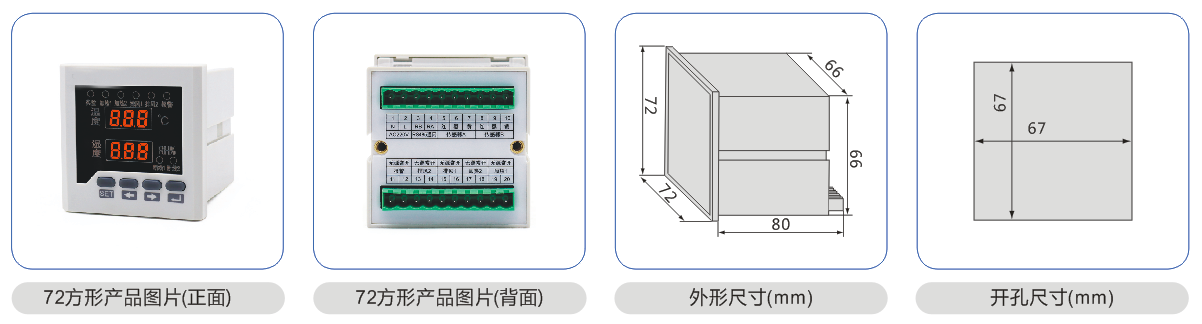

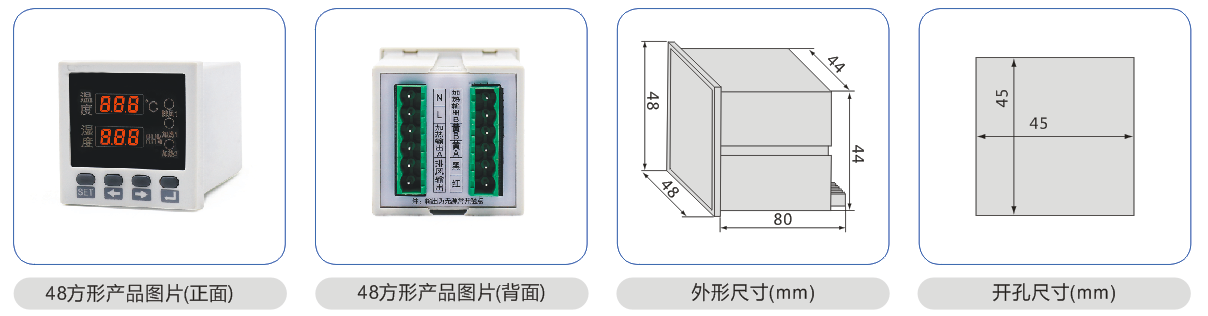

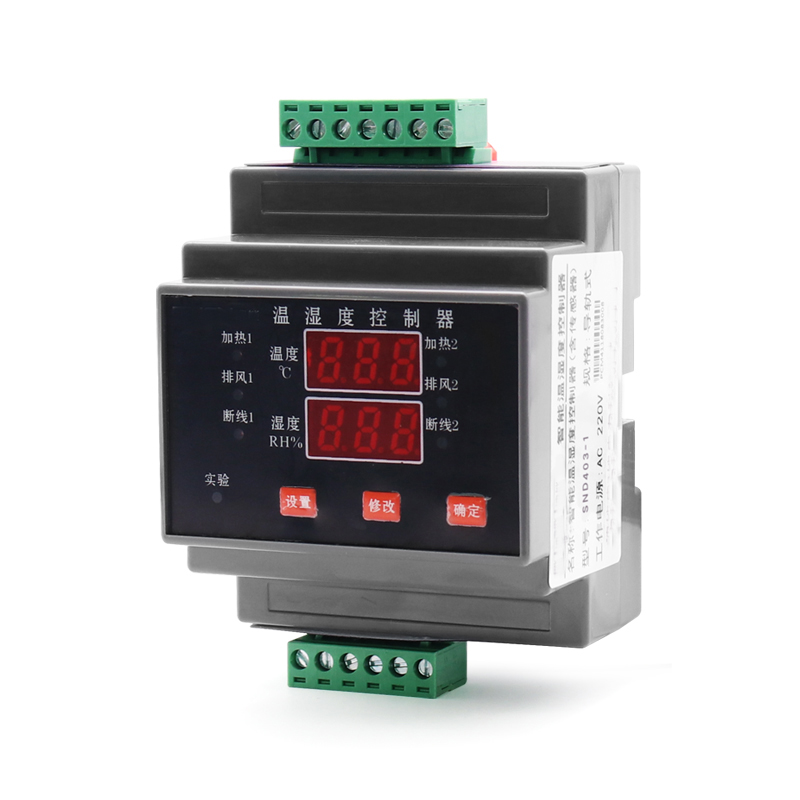

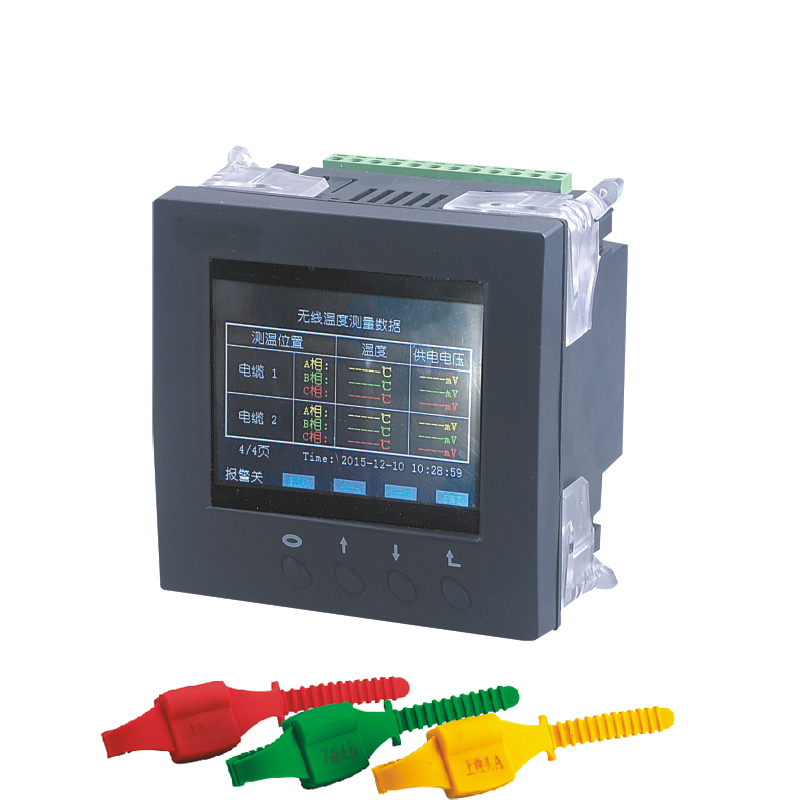

产品外观
