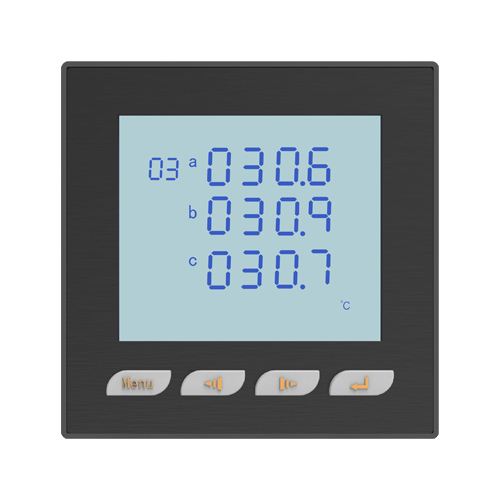

◆ 产品概述
该系列三相电力仪表是集高精度电力参数测量、开关量输入、继电器输出、模拟量输出、网络通讯以及温度测量为一体的数字电力仪表。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。
◆ 型号说明
TECW-3BW - □ D□ I□ A□ M T□ □ X
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①----电表功能测温主机
②----外壳尺寸 2表示：72*72外形 4：表示96*96外形 5:80*80外形
③---- 表示选配继电器输出路数 若选配2路 用D2表示 不选配省略此项
（注：96外形最多4路 80外形最多2路 72外形最多1路）
④-----表示选配开关量输入路数 如选配1路 有I1表示 不选配省略此项
（注：96外形最多4路 80外形最多2路 72外形最多1路）
⑤--- 表示选配4-20mA模拟输出路数 不选配省略此项
（注：96外形最多3路 80外形最多2路 72外形最多1路）
⑥--- 表示选配脉冲输出 不选配省略此项（只有96外形可选配此功能）
⑦--- 表示接入无线温度传感器的数量 若接入6只 用T6表示
⑧--- 表示接入传感器的类型 C---有源433M E---微型无源
⑨--- 表示选配谐波分析功能 不选配省略此项
◆ 产品特点
● 测量功能:三相电流、三相电压、功率、功率因数、频率，总有功电能、总无功电能,32次谐波分析、复费率统计,零序电流,无线测温。
● 管理传感器数量:最多可接入24只无线测温传感器，无线频率:433MHz

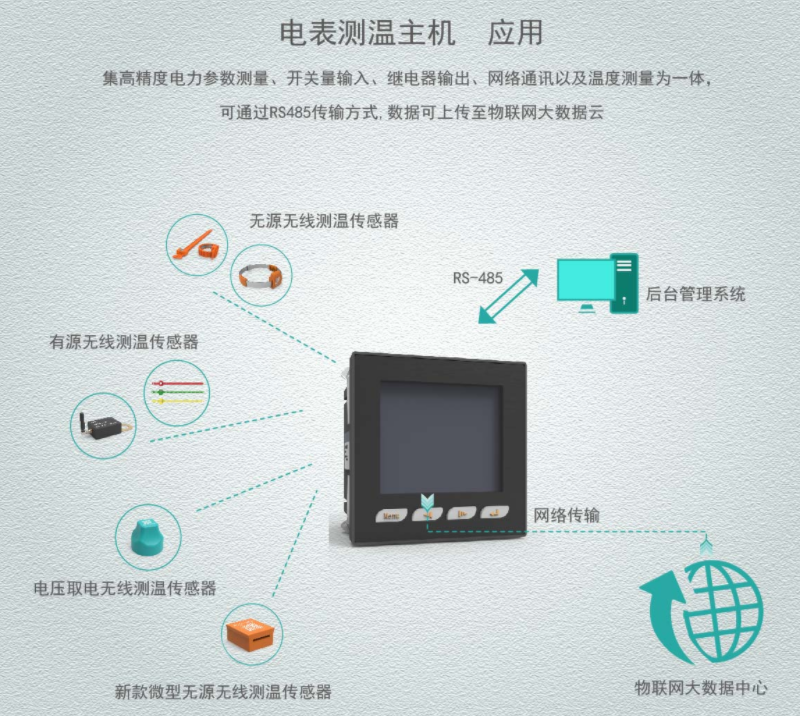

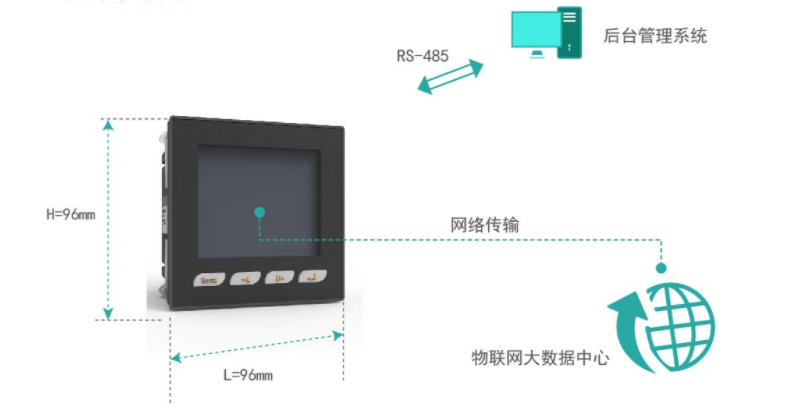

● 外形尺寸:96*96mm (开孔 91*91)
● 通讯接口:RS485(MODBUS-RTU 协议)
● 显示方式:段式液晶,全视角可见
◆ 产品参数
|
供电及环境参数 |
|||
|
工作电源 |
AC/DC220V |
工作湿度 |
10～70℃、≤90%RH,不结露，无腐蚀 |
|
防护等级 |
IP20 |
|
|
|
测温参数 |
|||
|
传感器数量 |
可接入24只无线温度传感器 |
显示方式 |
段式液晶，全视角可见 |
|
通讯参数 |
|||
|
有线通讯 |
RS485（MODBUS-RTU协议） |
||
|
电力参数 |
|||
|
基本电流 |
1A\5A |
电 流 |
范围：0.035~6A，精度：0.2% |
|
电 压 |
范围：8~400V， 精度：0.2% |
有功功率 |
范围：0～99999999kW， 精度：0.5% |
|
无功功率 |
范围：0～99999999kVar，精度：1.0% |
视在功率 |
范围：0～99999999kVA，精度：0.5% |
|
功率因数 |
范围：0.0～0.99, 精度：0.5% |
有功电能 |
0～99999999 kWh, 精度：0.5% |
|
无功电能 |
0～99999999 kVarh, 精度：1.0% |
视在电能 |
0～99999999 kVAh, 精度：0.5% |
|
测量电压 |
三相三线3×100V，3×380V , 3x680V 三相四线3×57.7V , 3×220V , 3x400V |
||
