◆ 产品概述
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线温度监测系统具有极高的可靠性和安全性，可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据，实现了高压设备热故障预知维护。
触摸屏测温主机是为解决传统测温主机数据分析瓶颈的问题,利用大数据边缘节点技术研发的一款集汇集、分析、控制为一体的工业测温型设备，常用用于高、中、低压电力系统(110kv,6-35kV和0.4kV)和对温度有较高要求电气接点设备的智能化装置中，其主要功能包含温度实时监测、温度历史曲线,温度预告警事件、智能分析，以数据图形可视化的方式为客户直观的呈现,因设备带有继电器输出及开关量控制，可实现设备与设备间的联动,为进一步实现设备智能化、自愈性奠定基础。为设备长期运行提供良好的环境保驾护航。
◆ 型号说明
TECWG - □ B W G 2S □T □H □
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①----触屏无线测温主机
②----触屏类型 K10A---10寸壁挂式测温主机
K10B---10寸嵌入式测温主机
K7B----7寸嵌入式测温主机
③----表示选配蓝牙功能 不选配省略此项（K10A无此功能）
④---- 表示选配WIFI功能 不选配省略此项（K10A无此功能）
⑤----表示选配4G无线上网功能 不选配省略此项（K10A无此功能）
⑥----表示选配双路RS485不选配省略此项
⑦----表示接入无线温度传感器数量 若接入32只 用32T表示。
⑧----表示接入无线环境温湿度传感器数量 若接入13只 用13H表示。不选配省略此项
⑨----表示接入传感器的类型 C---有源433M D---无源433M E---微型无源
◆ 产品优势
|
|
安装便捷 设备安装方式多样性，可以壁挂和嵌入式安装
|
|
数据可视化 利用图形算法，将数据高度图形可视化，用户可通过简单的操作高效的获取数据
|
|
|
通信方式多样 产品采用多种通信方式设计，以便灵活应用于各式各样的场景
|
|
历史存储 可存储大量数据，设备具有历史曲线、事件记录、趋势分析等功能
|
|
|
边缘节点处理 设备将采集到的传感器数据，进行数据分析处理，将用户实时关心的数据处理后上传到云服务器或者工程师站（后台），以便用户随时查询。用户不常用的数据存储在本地，在用户需要时，通过协议读取主机数据设备进行查询
|
|
人性化设计 产品采用工业化设计，采用铸铝合金工艺进行外观加工，提升产品质感及使用环境，利用金属导热性，提升产品散热 |
|
供电及环境参数 |
|||
|
工作电源 |
DC9~24V（可配12V适配器） |
工作湿度 |
-25～75℃、≤90%RH,不结露，无腐蚀 |
|
防护等级 |
IP20 |
无线频段 |
433M |
|
测温参数 |
|||
|
管理传感器数量 |
可接入240只无线温度传感器+无线温湿度传感器 |
显示方式 |
10寸触摸屏/7寸触摸屏（选配）、分辨率1024*600 10寸：255×160×13mm 7寸：193×127×39mm |
|
输出参数 |
|||
|
继电器输出 |
可配2路输出，触点容量AC220/5A |
存储容量 |
1G+8G |
|
历史曲线 |
近三年历史曲线存储显示 |
事件记录 |
保存最近一年事件记录 |
|
通讯参数 |
|||
|
有线通讯 |
RS485（MODBUS-RTU协议）（可配两路RS485接口） 以太网口（MODBUS-RTU协议或拓腾测温云平台协议） |
||
|
无线通信 |
4G（选配）、WiFi/蓝牙（选配） |
||

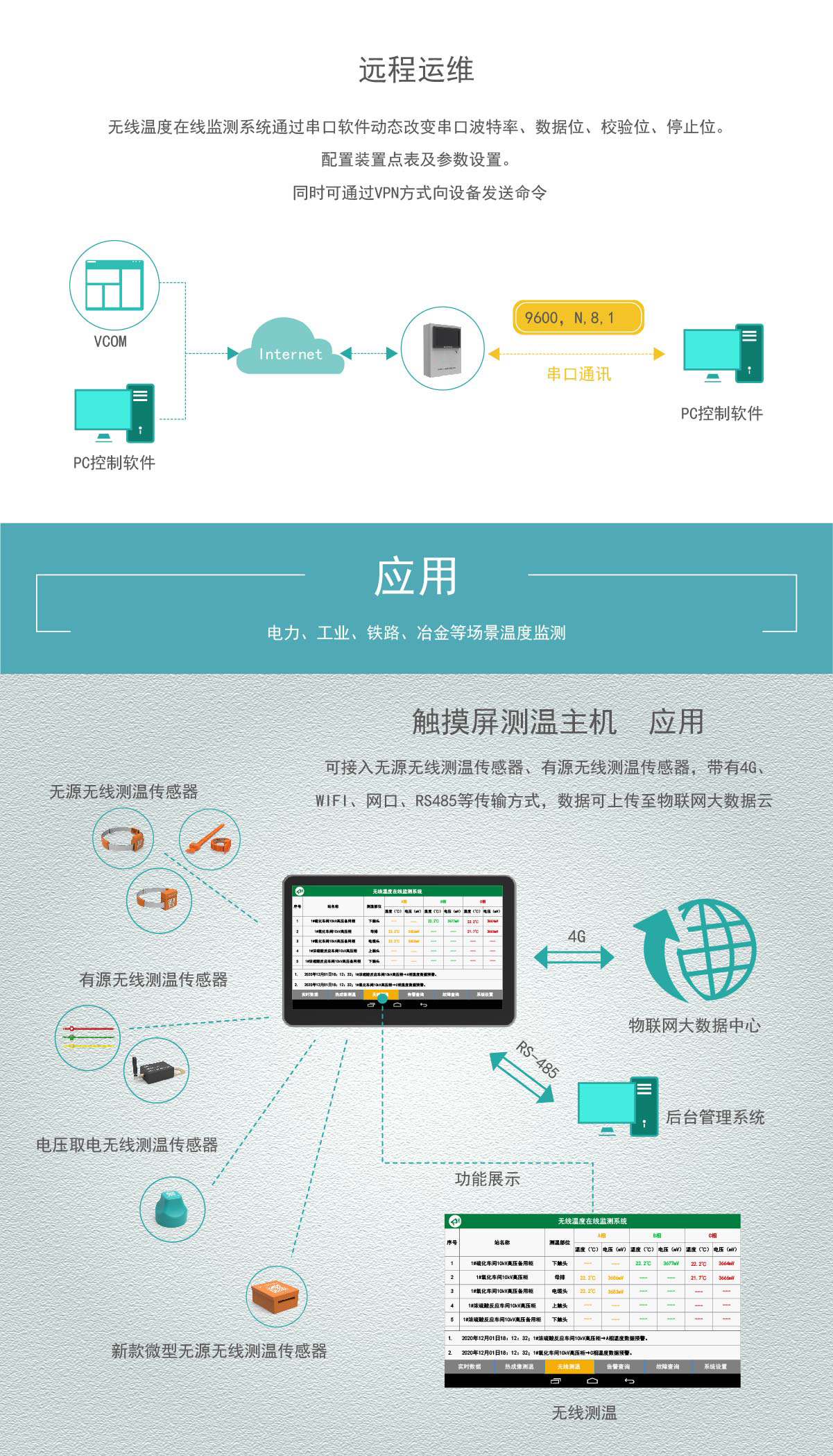

应用
