◆ 产品概述
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线温度监测系统具有极高的可靠性和安全性，可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据，实现了高压设备热故障预知维护。
控制型测温主机是为解决传统测温主机数据分析瓶颈的问题，利用大数据边缘节点技术研发的一款集汇集、分析、控制为一体的工业测温型设备，常用用于高、中、低压电力系统(110kV,6-35kV和0.4kV)和对温度有较高要求电气接点设备的智能化装置中，主要包含温度实时监测、温度预告警事件、预告警历史数据、温湿度控制等功能。
◆ 产品优势
温度彩色显示
彩屏黄绿红显示每个回路的温度
传感器电量
显示每个传感器的电量
温湿度控制
可接入温湿度传感器,配合继电器实现温湿度控制
配置多样
可接入无线湿度传感器及无线环境温湿度传感器
声光报警
预警报警后有蜂鸣提示
安装方式多样性
嵌入式安装或导轨安装
◆ 产品参数
|
供电及环境参数 |
|||
|
工作电源 |
AC/DC220V其它工作电源可定制 |
工作环境 |
-25～75℃、≤90%RH,不结露，无腐蚀 |
|
防护等级 |
IP68 |
尺 寸 |
外形尺寸99×99×73 开孔尺寸 91×91 |
|
测温参数 |
|||
|
管理传感器数量 |
可接入24只无线温度传感器+无线温湿度传感器 |
显示方式 |
3.5寸彩屏显示 |
|
温湿度控制功能 |
可2路有线温湿度传感器 自动加热、排风（选配） |
无线频率 |
2.4G /433M |
|
输出参数 |
|||
|
继电器输出 |
可选配2路继电器输出 |
触点容量 |
220V/5A |
|
开关量输入 |
1路开入量可接入烟感等开关量设备 |
|
|
|
通讯参数 |
|||
|
有线通讯接口 |
RS485（MODBUS-RTU协议）可配2路RS485接口（选配） |
||
|
无线通信接口（选配） |
内置LORA无线通信接口通讯距离小于1000m; 4G无线上网(MODBUS-RTU协议或云平台自有协议） |
||

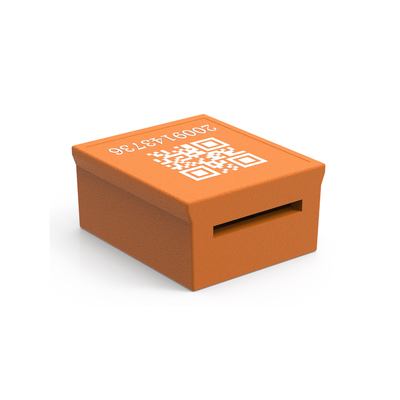

◆ 无线测温传感器
● 无源无线温度传感器(表带式.微型卡扣式、户外卡扣式)
表带式
微型卡扣式
户外卡扣式
新微型卡扣式
无源无线温度传感器主要基于现场安装环境的特殊性，研发出的微型化测温产品，其产品具有产品体积小、测量精准、电流感应取电。采用绝缘防阻燃材料，其微型测温传感器可安装在动触头上，一体式注塑设计，防护等级高。
◆ 产品优势
|
|
传感器种类齐全 可适用于不同的设备和应用场合
|
|
防护等级高 采用防然材料注塑一体化设计，其户外传感器防护等级可达IP68
|
|
|
传感器电源 电流感应取电，最小启动电流小于5A甚至可低至3A
|
|
低功耗设计 支持传感器休眠和唤醒模式，最大限度降低传感器功耗，产品使用寿命长
|
|
|
小体积 最下的传感器只有5毛钱硬币大小
|
|
测量精度高 采用灵敏感温材料，其温度测量精度高 |
◆ 产品参数
无源无线温度传感器（表带式、微型卡扣式、户外卡扣式）
名 称
表带式
微型卡扣式
户外卡扣式
新卡扣式
型 号
TN201-C
TN201-CB
TN201-CBW
温度测量范围
-25～125℃
测量精度
±1℃（0～75℃），2℃（-25℃～125℃）
温度采用频率
默认20S(可设置）
无线传输距离
≤10m（2.4GHz）/ ≤150m（433MHz）空旷
≤150米（433MHz）空旷
工作电源
感应取电 取电范围：5 ~ 5000A
温度探头
内置通过导热铜片感温
印制
外壳材质
PC阻燃塑料+硅胶表带
PC阻燃塑料
PC阻燃塑料环氧灌封
PC阻燃塑料
安装方式
硅胶捆绑
合金片捆绑卡扣
外形尺寸（L×W×H）
35mm*21mm*24mm
26*22.5*9.9mm
30*32*12.9mm
22.3×19.8×10.5
表带总长：385mm
合金片总长：550mm
● 有源无线测温传感器（表带式、户外式）
有源无线温度传感器主要基于现场安装环境的特殊性，研发出的微型化测温产品，其产品具有产品体积小、测量精准、锂电池供电。采用绝缘防阻燃材料。
◆ 有源无线测温传感器
产品优势
|
|
传感器种类齐全 可适用于不同的设备和应用场合
|
|
安装方式 螺母压接、捆绑、吸附等方式
|
|
|
传感器电源 锂电池供电，可针对不宜取电的环境灵活应用
|
|
防护等级 采用防阻燃材料注塑一体化设计，其户外传感器防护等级可达IP68
|
|
|
低功耗设计 支持传感器休眠和唤醒模式，最大限度降低传感器功耗，产品使用寿命长
|
|
测量精度高 采用灵敏感温材，其温度测量精度高 |
◆ 产品参数
|
|
有源无线温度传感器（表带式、户外式） |
|
|
名 称 |
表带式 |
户外 |
|
型 号 |
TN201-A |
TN201-D |
|
温度测量范围 |
-25～125℃ |
|
|
测量精度 |
±1℃（0～75℃），2℃（-25℃～125℃） |
|
|
温度采用频率 |
默认1min(可设置） |
|
|
无线传输距离 |
≤10m（2.4GHz）/ ≤150m（433MHz）空旷 |
|
|
电池使用寿命 |
锂电池供电5年 |
|
|
温度探头 |
内置或外置 |
|
|
外壳材质 |
PC阻燃塑料外壳+硅胶 |
PC阻燃塑料外壳 |
|
安装方式 |
硅胶捆绑 |
螺母压接、吸附 |
|
外形尺寸 （L×W×H） |
36.2*23*20mm |
62*45*22.5mm |
|
表带总长385mm |
||
