◆ 系统描述
该系列产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局,完善开关状态的指示功能和安全性能。
该系列产品可用于 3~40KV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜,符合IEC255-22标准。

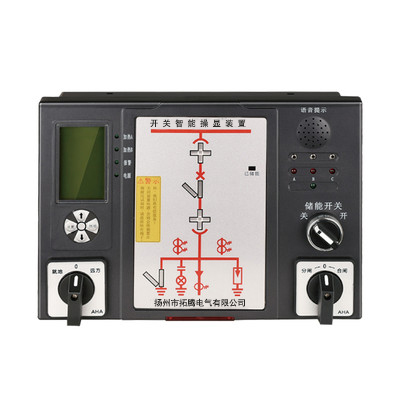

◆ 产品介绍
● 特殊功能·验电、核相、带电自检、五防联动、8路开关量、分合闸次数计录、中英文版显示可选，语音可选并可定制其他语言。
◆ 技术参数
使用环境 环境温度：-10～55℃ 环境湿度：≤95%RH
温度测量范围 0～99℃
湿度测量范围 99%RH
测量精度 温度： ±1℃ 湿度：±3%RH
触点容量 AC 220V/5A
电流、电压 测量精度：±0.2%
有功功率 测量精度：±0.5%
无功功率 测量精度：±1%
抗电强度 外壳与端子之间＞AC 2KV
抗干扰 符合GB/1726.8-2008标准
电 源 AC85～265V/DC 110～370V
◆ 功能配置表
|
功能 |
状态显示仪 |
基础型 |
数码型 |
液晶型 |
电表型 |
测温型 |
综合型 |
|||
|
TNCX01A |

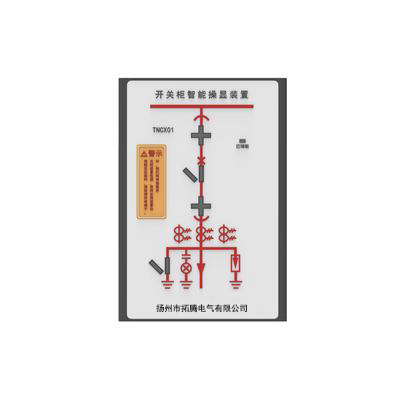

TNCX01 |

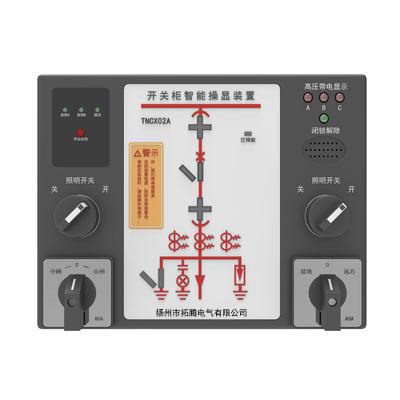

TNCX02A |

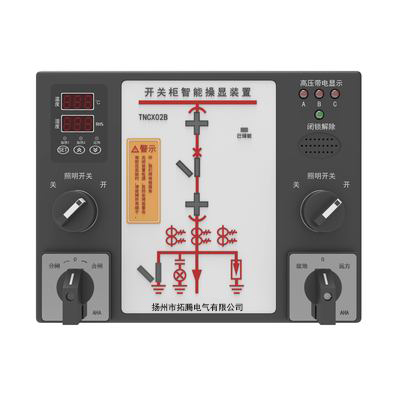

TNCX02B |

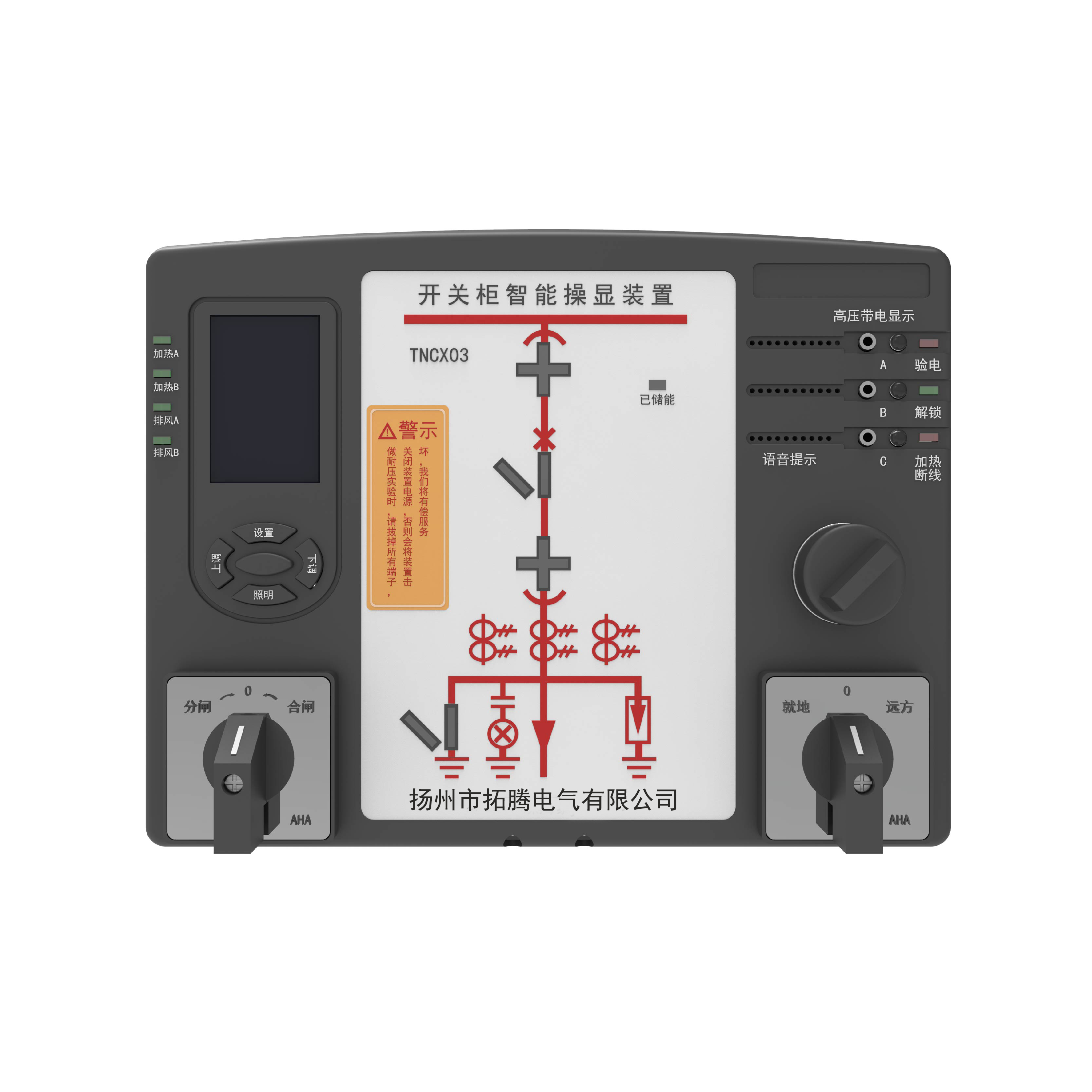

TNCX03 |
TNCX03A |
TNCX04 |
TNCX05 |
TNCX05A |

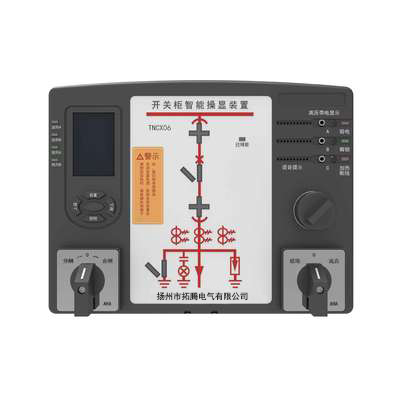

TNCX06 |
|
|
动态模拟图显示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
高压带电显示及闭锁 |
选配 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
带电自检 |
/ |
/ |
/ |
/ |
选配 |
选配 |
选配 |
选配 |
选配 |
选配 |
|
温湿度控制 |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
加热断线 |
/ |
/ |
/ |
/ |
选配 |
选配 |
选配 |
选配 |
选配 |
选配 |
|
手动加热 |
/ |
√ |
√ |
√ |
/ |
/ |
/ |
/ |
/ |
/ |
|
加热输出类型 |
/ |
无源 |
有源 |
有源 |
无源 |
无源 |
无源 |
无源 |
无源 |
无源 |
|
语音防误 |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
人体红外感应/带电语音提示 |
/ |
/ |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
|
分合闸、远方就地、储能开关 |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
分合闸次数记录 |
/ |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
主回路电力参数测量 |
/ |
/ |
/ |
/ |
/ |
/ |
√ |
/ |
/ |
√ |
|
无线测温 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
√ |
√ |
√ |
|
RS485通讯接口 |
选配 |
选配 |
选配 |
选配 |
√ |
√ |
√ |
√ |
√ |
√ |
|
显示方式 |
无显示 |
无显示 |
无显示 |
数码管 |
点阵液晶 |
点阵液晶 |
点阵液晶 |
点阵液晶 |
点阵液晶 |
点阵液晶 |
|
开孔尺寸 |
72×160 |
120×180 |
220×165 |
220×165 |
220×165 |
249×173 |
220×165 |
220×165 |
249×173 |
220×165 |
备注：
① 选配功能在做图纸的时需标注确认
② 选配RS485功能时在型号最后加上S(标配RS485产品型号后面不需加S)

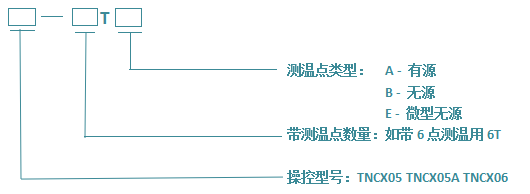

③ 带无线测温功能型号选型时按以下原则 3点测温 6点测温 9点测温
